Торговый дом «Мюр и Мерилиз». 1906-1908 гг., г. Москва. Разрез по линии Е-Г. Архитектор: Р.И. Клейн; инженер: В.Г. Шухов. 1908

Автор	инж. В.Г. Шухов, Р.И. Клейн
Стилистика	неоготика
Материал	бумага; тушь; акварель
Датировка	1906-1908
Период создания	1880-1918
Размер	66х20.4 см
Источник	ГНИМА
Музейный номер	ОФ-1720/324. Р I-12120/11
Раздел	архитектурные чертежи

Артикул: 0585 Категория: чертежи и декор

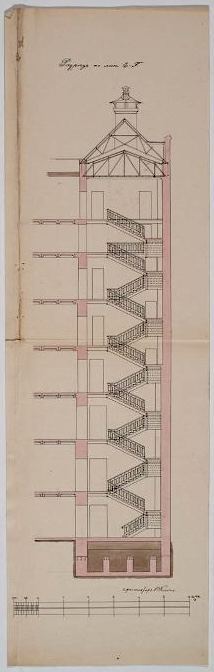

Торговый дом «Мюр и Мерилиз» в Москве. Разрез по линии Е-Г
